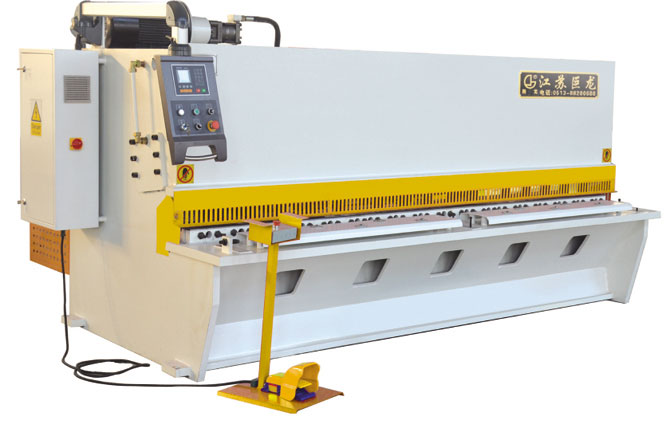

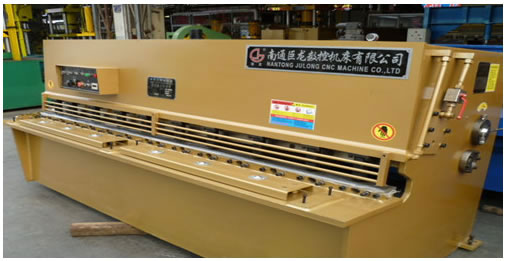

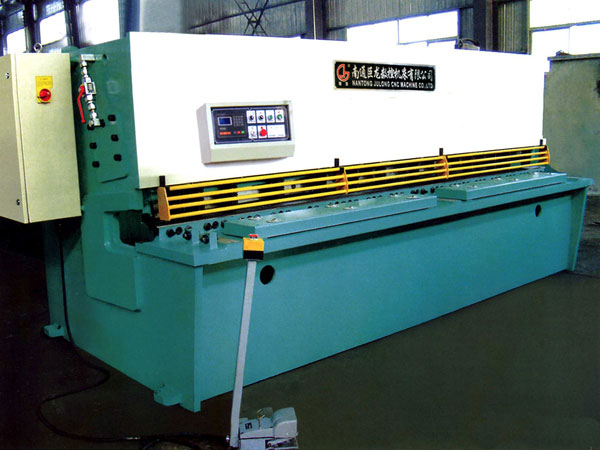

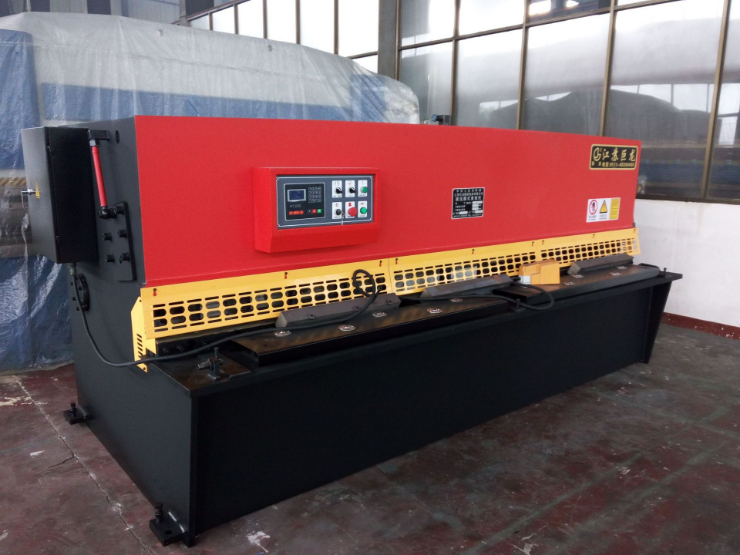

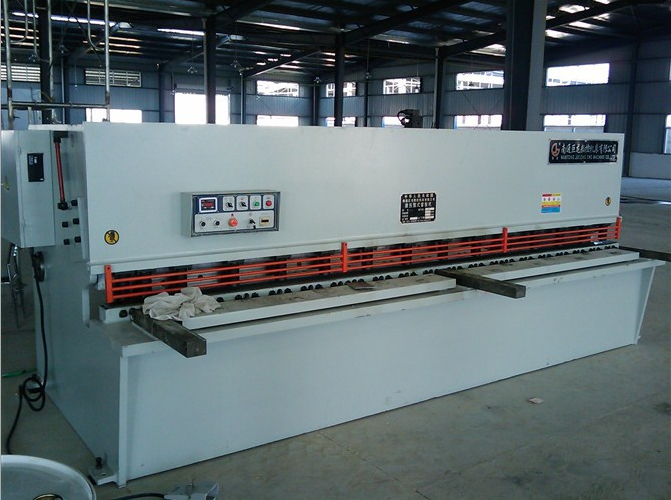

QC12Y/K-系列液壓擺式剪板機
產品簡介：集成式液壓系統，有很好的剛性與穩定性，使用壽命長，工作的精度高
產品介紹
- 產品描述
- 產品參數
性能與特點 ：
全鋼焊接結構，綜合處理(振動時效、熱處理)消除內應力，有很好的剛性與穩定性;
采用先進的集成式液壓系統，可靠性好;
消除導軌間隙，提高剪切質量;機動后檔料，手動微調，數字顯示;
刀片間隙有手輪調整，迅速、準確、方便。
矩形刀片，四個刃口均可使用，使用壽命長。剪切角可調，減少板料扭曲變形;
上刀架采用內傾結構，便于落料，并能提高工作的精度;
具有分段剪切功能;具有燈光照明裝置功能;
后托料裝置(可另選擇配置);
|
型號
|
剪板尺寸 (厚×寬) (毫米) |
剪切角 (°) |
空行程次數 (time/min) |
后擋料架調節范圍 (mm) |
主電機 (kw) |
|
QC12Y 4×3200
|
4×3200
|
1°30′
|
18
|
20～600
|
5.5
|
|

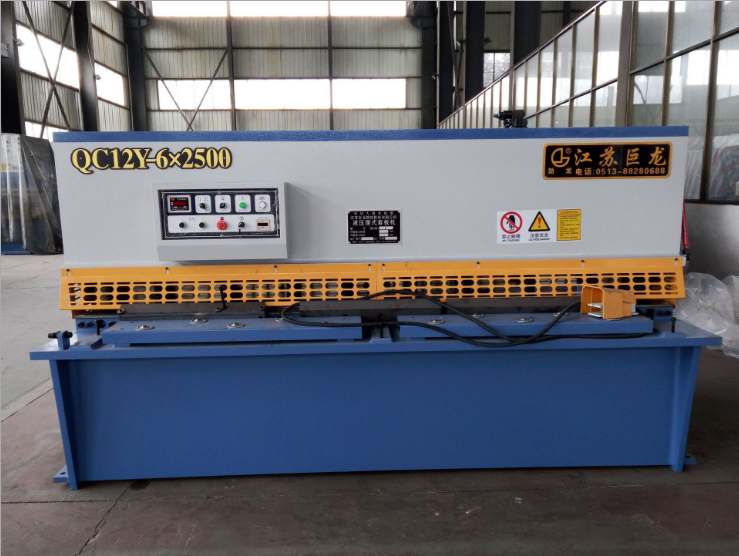

QC12Y 6×2500
|
6×2500
|
1°30′
|
18
|
20～600
|
7.5
|
|
QC12Y 6×3200
|
6×3200
|
1°30′
|
14
|
20～600
|
7.5
|
|
QC12Y 6×4000
|
6×4000
|
1°30′
|
14
|
20～600
|
7.5
|
|
QC12Y 6×5000
|
6×5000
|
1°30′
|
10
|
20～800
|
11
|
|
QC12Y 6×6000
|
6×6000
|
1°30′
|
8
|
20～800
|
11
|
|
QC12Y 8×2500
|
8×2500
|
1°30′
|
16
|
20～600
|
11
|
|
QC12Y 8×3200
|
8×3200
|
1°30′
|
12
|
20～600
|
11
|
|
QC12Y 8×4000
|
8×4000
|
1°30′
|
10
|
20～600
|
11
|
|
QC12Y 8×5000
|
8×5000
|
1°30′
|
8
|
20～600
|
15
|
|
QC12Y 8×6000
|
8×6000
|
1°30′
|
7
|
20～600
|
15
|
|
QC12Y 10×2500
|
10×2500
|
1°30′
|
14
|
20～800
|
15
|
|
QC12Y 10×3200
|
10×3200
|
1°30′
|
12
|
20～800
|
15
|
|
QC12Y 10×4000
|
10×4000
|
1°30′
|
12
|
20～800
|
15
|
|
QC12Y 12×2500
|
12×2500
|
1°30′
|
16
|
20～800
|
18.5
|
|
QC12Y 12×3200
|
12×3200
|
1°30′
|
14
|
20～800
|
18.5
|
|
QC12Y 12×4000
|
12×4000
|
1°30′
|
14
|
20～800
|
18.5
|
|
QC12Y 12×5000
|
12×5000
|
1°30′
|
7
|
20～800
|
22
|
|
QC12Y 12×6000
|
12×6000
|
1°30′
|
6
|
20～800
|
22
|
|
QC12Y 12×8000
|
12×8000
|
1°30′
|
5
|
20～800
|
22
|
|

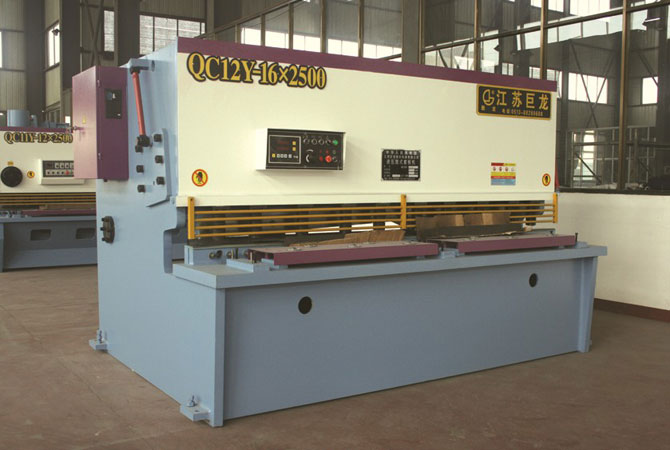

QC12Y 16×2500
|
16×2500
|
2°
|
14
|
20～800
|
22
|
|
QC12Y 16×3200
|
16×3200
|
2°
|
12
|
20～800
|
22
|
|
QC12Y 16×4000
|
16×4000
|
2°
|
8
|
20～800
|
22
|
|
QC12Y 20×2500
|
20×2500
|
2°30′
|
5
|
20～800
|
30
|
|
QC12Y 20×3200
|
20×3200
|
2°30′
|
5
|
20～800
|
30
|
|
QC12Y 20×4000
|
20×4000
|
2°30′
|
5
|
20～800
|
30
|
|
QC12Y 25×2500
|
25×2500
|
2°30′
|
6
|
20～800
|
37
|
|
QC12Y 25×3200
|
25×3200
|
2°30′
|
6
|
20～800
|
37
|
|
QC12Y 25×4000
|
25×4000
|
2°30′
|
6
|
20～800
|
37
|
|
QC12Y 32×2500
|
32×2500
|
3°
|
5
|
20～800
|
37
|
|
QC12Y 32×3200
|
32×3200
|
3°
|
5
|
20～800
|
37
|
|
QC12Y 40×2500
|
40×2500
|
3°
|
5
|
20～800
|
45
|
|
QC12Y 40×3200
|
40×3200
|
3°
|
5
|
20～800
|
45
|
|
QC12Y 50×3000
|
50×3000
|
3°
|
5
|
20～800
|
90×3
|
|
QC12Y 50×6000
|
50×6000
|
3°
|
5
|
20～800
|
90×5
|
|
QC12Y 60×3500
|
60×3500
|
3°30′
|
5
|
20～800
|
90×4
|
